Анотація: У статті досліджено доцільність заміни традиційних сталевих валів на вироби з вуглепластику (CFRP). Проаналізовано ключові переваги композитів: висока питома жорсткість, демпфувальні властивості та можливість керування анізотропією матеріалу. Розглянуто вплив фізико-механічних характеристик на енергоефективність та динамічну стабільність механізмів.
Трансмісійні та приводні вали традиційно вважалися вотчиною металургії. Десятиліттями сталь була безальтернативним матеріалом для трансмісійних вузлів завдяки своїй ізотропності та високому модулю пружності. Проте сучасне машинобудування висуває жорсткі вимоги: мінімізація інерційності, робота на надвисоких обертах та стійкість до корозії— від надлегких безпілотників до швидкісних електромобілів та морських суден, які стають критичними для металів. Вуглепластик (Carbon Fiber Reinforced Polymer) перестає бути "космічною" екзотикою і стає стандартом там, де сталь досягає своєї фізичної межі. У цьому контексті вуглепластик постає не просто як альтернатива, а як матеріал, що визначає майбутнє машинобудування.
Головна перевага вуглепластику полягає у його винятковій питомій міцності. Сталеві вали мають значну власну масу, що призводить до великих інерційних навантажень під час запуску та зупинки механізмів. Використання композитів дозволяє знизити вагу вала на 60–80% при збереженні ідентичних показників крутного моменту. Це не лише зменшує навантаження на підшипники та опори, подовжуючи термін їхньої служби, а й дозволяє створювати довші однопрогонові конструкції без необхідності встановлення додаткових проміжних опор.
Особливу увагу варто приділити динамічній стабільності. Для будь-якого вала, що обертається, існує поняття критичної швидкості, при досягненні якої виникає резонанс, здатний зруйнувати вузол. Критична швидкість прямо залежить від жорсткості матеріалу та обернено — від його маси. Завдяки високому модулю пружності вуглеволокна та його низькій густині, композитні вали мають значно вищий поріг критичних обертів. Це дозволяє механізмам працювати в режимах, що є недосяжними для сталі через неминучі вібрації та деформації останньої.
На відміну від ізотропної сталі, властивості якої однакові в усіх напрямках, вуглепластик є анізотропним матеріалом. Це дає інженерам унікальний інструмент проектування: можливість керувати жорсткістю вала шляхом зміни кута намотування волокон. Наприклад, розміщення волокон під кутом $pm 45^{circ}$ забезпечує максимальну стійкість до кручення, тоді як поздовжнє орієнтування волокон додає жорсткості на вигин. Такий підхід дозволяє створювати конструкції, що ідеально адаптовані під конкретні робочі навантаження без жодного зайвого грама ваги.
Окрім механічних показників, вуглепластик демонструє чудові демпфувальні властивості. Композитна структура здатна ефективно поглинати мікровібрації та шум, що виникають у трансмісії. Це значно підвищує комфорт експлуатації техніки та знижує втомний знос суміжних вузлів. До того ж, на відміну від металів, CFRP не піддається корозії та агресивному впливу зовнішнього середовища, що робить його незамінним у суднобудуванні та хімічній промисловості.
Отже, хоча вартість виробництва вуглепластикових валів наразі вища за сталеві, загальний економічний ефект від їх впровадження є незаперечним. Зменшення ваги веде до прямої економії палива або електроенергії, а висока вібростійкість та відсутність корозії знижують витрати на технічне обслуговування. Сьогодні ми спостерігаємо зміну парадигми в інженерії: від важких і масивних сталевих конструкцій ми переходимо до легких, інтелектуально спроектованих композитних систем, де кожен шар волокна працює на ефективність майбутнього.

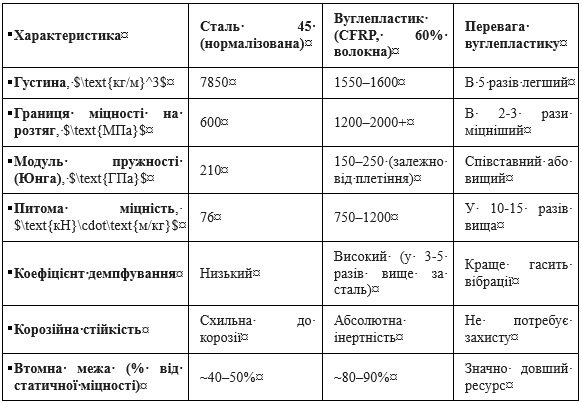

Порівняльна характеристика конструкційних матеріалів
для виготовлення валів
Для порівняння обрано стандартну конструкційну сталь 45 та типовий високомодульний вуглепластик (CFRP) з епоксидною матрицею.
Висновок
Підсумовуючи проведене дослідження, можна стверджувати, що перехід від традиційних сталевих валів до вуглепластикових конструкцій є не просто еволюційним кроком, а технологічною необхідністю в умовах сучасних інженерних викликів. Аналіз фізико-механічних властивостей чітко продемонстрував, що сталь, попри свою перевірену часом надійність, стає лімітуючим фактором у розвитку високошвидкісних та енергоефективних систем. Обмеження, пов'язані з високою питомою масою та низьким порогом критичних обертів металу, успішно долаються завдяки впровадженню вуглепластику.
Головним аргументом на користь композитів залишається унікальна можливість адаптивного проектування. Крім того, виняткова вібростійкість та корозійна інертність вуглепластику радикально змінюють підхід до обслуговування механізмів. Зменшення вібраційного фону не лише підвищує комфорт експлуатації, а й суттєво подовжує життєвий цикл усієї трансмісійної системи, мінімізуючи знос підшипників та муфт. Хоча на даному етапі технологія виробництва вуглепластикових валів вимагає вищих початкових інвестицій порівняно зі сталевим прокатом, довгостроковий економічний ефект — від економії палива до зниження витрат на ремонти — робить цей матеріал безальтернативним лідером майбутнього. Таким чином, майбутнє машинобудування належить не важким металевим сплавам, а інтелектуальним композитним структурам, здатним забезпечити новий рівень продуктивності та надійності.
Список літератури
1. Технологія конструкційних матеріалів і матеріалознавство : підручник / В. Г. Плешаков та ін. ; за ред. В. Г. Плешакова. Київ : Каравела, 2019. 496 с.
2. Крижанівський Є. С., Грабчук В. П. Композиційні матеріали в нафтогазовому машинобудуванні : навч. посіб. Івано-Франківськ : ІФНТУНГ, 2015. 182 с.
3. Стухляк П. Д., Букетов А. В., Добротвор І. Г. Епоксикомпозитні матеріали, модифіковані енергетичними полями : монографія. Тернопіль : ТНТУ ім. І. Пулюя, 2012. 215 с.
4. Калініченко П. М. Розрахунок та проектування валів із композиційних матеріалів для сучасного енергомашинобудування. Вісник НТУ «ХПІ». Серія: Енергетичні та теплотехнічні процеси й устаткування. 2021. № 1 (5). С. 44–51.
5. Лахтін Ю. М., Леонтьєва В. П. Матеріалознавство : підручник ; пер. з рос. П. С. Гнипа, В. І. Ступницького. 4-те вид. Київ : Вища школа, 2010. 412 с.
6. Композиційні матеріали : підручник / В. А. Степаненко та ін. Київ : Вид-во НТУУ «КПІ», 2014. 288 с.
________________________
Науковий керівник: Палюх Олена Владиславівна, викладач спесцдисциплін Відокремлений структурний підрозділ "Чернівецький фаховий коледж Львівського національного університету природокористування"
|
