Мережа DeviceNet завдяки ряду своїх характерстик в даний час використовується в різних сферах [1,2]. Крім того, переваги мережі DeviceNet спонукають до використання даної мережі як основи нових систем автоматизації управління та контролю. Необхідно відмітити, що під час розробки мереж DeviceNet у проектувальників викликає серйозні складнощі те, що виробники мережі DeviceNet визначили швидкості передачі даних тільки для трьох довжин сегментів мережі (для плоского кабеля: 75м, 200м, 420м) [3].
Враховуючи вищевказане важливим науковим та практичним завданням є розробка математичної моделі зміни швидкості передачі даних в залежності від довжини сегменту спеціалізованої цифрової мережі DeviceNet на базі плоского кабеля.
Під час досліджень було встановлено логарифмічну залежність, яку можна використати для відображення зміни швидкості передачі даних в залежності від довжини сегменту спеціалізованої цифрової мережі DeviceNet на базі плоского кабеля.

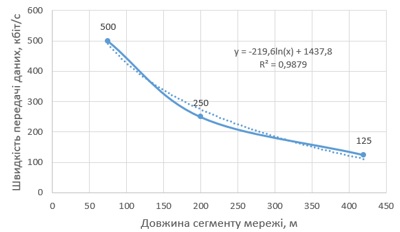

На рисунку 1 можна побачити графік (суцільною лінією) зміни швидкості передачі даних в залежності від довжини сегменту спеціалізованої мережі DeviceNet на базі плоского кабеля згідно даних визначених виробником і графік встановленої математичної моделі (на базі логарифмічної функції), яка моделює вищевказану залежність.
Рис. 1. Застосування логарифмічної функції в математичній моделі зміни швидкості передачі даних в залежності від довжини сегмента спеціалізованої цифрової мережі DeviceNet на основі плоского кабелю
Висновок
Досліджено можливість застосування логарифмічної функції в математичній моделі зміни швидкості передачі даних в залежності від довжини сегмента спеціалізованої цифрової мережі DeviceNet на основі плоского кабелю.
Література
1.DeviceNet – designed for factory automation. CiA: веб-сайт. URL: https://www.can-cia.org/can-knowledge/hlp/DeviceNet/.
2.Монографія “Спеціалізовані комп’ютерні мережі і системи” Бабчук С.М. - 2021 – 124 с.
3.NetLinx Selection Guide. Rockwell Automation: веб-сайт. URL: https://www.politecnica.pucrs.br/professores/tergolina/Redes_e_Protocolos_Industriais/literatura_adicional_-_nets-sg001_-en-p.pdf
|
