Розберемо одну з цікавих тем у курсі експлуатації мереж надвисокої напруги. Поговоримо про те, як не просто спостерігати за потоками потужності, а «примушувати» їх рухатися у потрібному нам напрямку. Тож, навіщо мережам «примусове» регулювання?
Уявіть собі паралельну роботу магістральних мереж 750 кВ та 330 кВ, що утворюють замкнуті контури. Головна проблема тут полягає у фізиці: активний опір ліній 750 кВ настільки малий (відносно величини індуктивної складової), що розподіл потужності між ними та мережею 330 кВ визначається переважно індуктивними опорами. Це часто призводить до перевантаження однієї мережі при недовантаженні іншої.
Звичайне змінення коефіцієнта трансформації (поздовжнє регулювання) змінює лише модуль напруги. У замкнутому контурі це впливає на реактивну потужність, але майже не дає контролю над активною. Щоб ефективно «перекинути» активну потужність – ми повинні змінити фазовий кут напруги.
Мета такого примусового струморозподілу – оптимізація навантаження ліній та забезпечення надійної паралельної роботи мереж різного класу напруги (зокрема 750 та 330 кВ), шляхом створення додаткового джерела напруги, що вводиться в замкнутий контур мережі. Це завдання виконується за допомогою автотрансформаторів (наприклад, АОДЦТН-333000/750/330) у поєднанні зі спеціальними регулювальними трансформаторами.
Давайте коротко розглянемо класифікацію та фізичну суть методів регулювання. Завжди раджу візуалізувати вектор напруги на комплексній площині. Поздовжнє регулювання – це «розтягування» вектора вздовж його осі, а поперечне – це «поштовх» вектора перпендикулярно до нього. Комбінуючи ці два методи, ми отримуємо «комплексну напругу». Це дозволяє нам гнучко керувати вектором напруги, переміщуючи його в будь-яку точку площини, що є критичним для керування режимами в мережах 750 кВ.

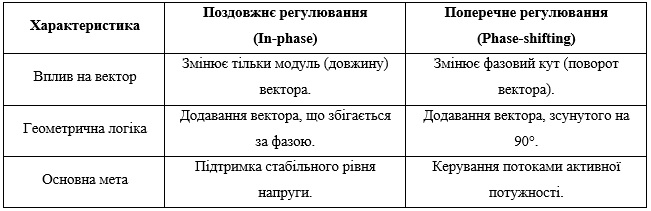

Таблиця 1. Опис видів регулювання
Секрет 90 градусів: Як працює поперечне регулювання?
Багато хто запитує: звідки береться цей магічний поворот на 90 градусів? Все пояснюється витонченим використанням властивостей трифазної системи. Розглянемо фазу А. Щоб створити для неї поперечну регулювальну напругу, ми живимо збуджуючу обмотку не від фази А, а використовуємо лінійну напругу між фазами В та С (U_BC). У симетричній системі вектор лінійної напруги U_BC завжди перпендикулярний до вектора фазної напруги U_A. Саме це «перехрещування фаз» і дає нам необхідний зсув.
Роль ключових обмоток:
* Збуджуюча обмотка (ВОx): Отримує живлення від обмотки нижчої напруги (НН) головного АТ, яка з’єднана в трикутник. Саме цей трикутник є джерелом лінійних напруг для регулювання.
* Регулювальна обмотка (РОx): Вмикається послідовно в коло. Вона вводить у фазу вектор, який «штовхає» основну напругу вбік, змінюючи її кут, але майже не змінюючи модуль (при малих кутах).
Математичний апарат: Комплексні коефіцієнти трансформації
Коли ми переходимо до розрахунків, поперечне регулювання змушує нас використовувати комплексну алгебру. Оператор уявна одиниця j з’являється у формулах саме через той самий поворот на 90 градусів, про який ми говорили вище.
* Для прямої послідовності коефіцієнт трансформації має вигляд: n = a + jb. Тут a – це внесок поздовжнього регулювання (дійсний), а jb – поперечного (уявний).
* Для зворотної послідовності коефіцієнт стає комплексно-спряженим: n^* = a - jb.
Чому змінюється знак? Тому що у зворотній послідовності порядок чергування фаз змінюється на протилежний, і наш 90-градусний «поштовх» відносно послідовності фаз відбувається в інший бік. Ігнорування цього факту в мережах 750 кВ призведе до фатальних помилок у розрахунках струмів КЗ.
Висновки:
Поздовжньо-поперечне регулювання – це вищий пілотаж у керуванні мережами. Це не просто зміна напруги, а тонке налаштування всієї енергосистеми для запобігання перевантаженням та захисту обладнання вартістю в мільйони доларів. Поздовжнє регулювання змінює модуль напруги, а поперечне – кут (фазу), що є єдиним способом ефективно керувати активною потужністю в мережах 750 кВ. Ефект 90 градусів досягається живленням фази А від лінійної напруги U(BC) через обмотки НН, з’єднаних в трикутник.
Список літератури:
1. Бєлікова Л. Я. Електричні машини: навч. посіб. для студ. вищ. навч. закладів /Л. Я. Бєлікова, В. П. Шевченко. – О.: Наука і техніка, 2012.– 480 с.
2. Андрієнко В.М., Куєвда В.П. Електричні машини: Навч. посібник – К.: НУХТ, 2010. – 366 с. ISBN 978-612-090-1.
3. Вольдек А. І. Електричні машини. Підручник, Київ, 1978. Енергія.
4. Брускин Д. Э. Электрические машины: в 2 ч./ Д. Э. Брускин, А. Е. Зорохович, В. С. Хвостов. – М.: Высш. шк., 1987. – 335 с.
|
